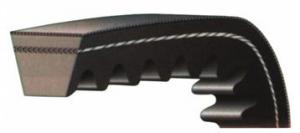

V-BELTS - Клиновые ремни

МЕГАДИН предлагает своим заказчикам широкий выбор клиновых ремней.
Классические клиновые ремни. Производятся сечениями Z, A, B, C, D.
Скачать основной каталог Products Guide (стр. 8-17)
Скачать каталог резиновых вариаторных ремней (стр. 16-17)
Сечение (ISO 4184, BS 3790, DIN 2215, RMA/MPTA IP – 20) | Z | A | B | C | D | E |
Ширина (верхняя), W , mm | 10 | 13 | 17 | 22 | 32 | 40 |
Ширина расчетная, Wd, mm | 8,5 | 11 | 14 | 19 | 27 | 32 |
Высота, T, mm | 6 | 8 | 11 | 14 | 20 | 25 |
Ld=Li+ [mm] | 22 | 30 | 43 | 65 | 69 | 84 |
La=Li+[mm] | 38 | 50 | 66 | 85 | 126 | 157 |
Минимальный диаметр шкива, dd, mm | 50 | 63 | 100 | 160 | 280 | 450 |
Вес, Kg/m | 0,058 | 0,104 | 0,172 | 0,282 | 0,591 | 0,958 |
Мак. количество колебаний в сек., F , Hz | 70 | 70 | 70 | 70 | 70 | 70 |
Максимальная скорость, V, m/s | 30 | 30 | 30 | 30 | 30 | 30 |
Это ремни с высоким уровнем производительности и более продолжительным сроком работы, которые достигаются благодаря большей гибкости данных ремней. Специальный дизайн способствует более высокому сопротивлению скольжению даже при работе с низким установочным натяжением. Максимальное сопротивление действию масел и повышенной температуры. Высокие антистатические качества.
Сечение (ISO 4184, BS 3790, DIN 7753/1, RMA/MPTA IP – 22) | SPZ | SPA | SPB | SPC |
Ширина (верхняя), W , mm | 9,7 | 12,7 | 16,3 | 22 |
Ширина расчетная, Wd, mm | 8,5 | 11 | 14 | 19 |
Высота, T, mm | 8 | 10 | 13 | 18 |
Li=Ld-[mm] | 37 | 45 | 60 | 83 |
La=Ld+[mm] | 13 | 18 | 22 | 30 |
Минимальный диаметр шкива, dd, mm | 63 | 90 | 140 | 224 |
Вес, Kg/m | 0,065 | 0,115 | 0,2 | 0,35 |
Мак. количество колебаний в сек., F , Hz | 100 | 100 | 100 | 100 |
Максимальная скорость, V, m/s | 42 | 42 | 42 | 42 |
Клиновые ремни с узким сечение SP производятся сечениями SPA, SPZ, SPB, SPC и диапазоном до 170 длин. Позволяют использовать более компактные шкивы.
Сечение (ISO 4184, BS 3790, DIN 7753/1, RMA/MPTA IP – 22) | SPZ | SPA | SPB | SPC |
Ширина (верхняя), W , mm | 9,7 | 12,7 | 16,3 | 22 |
Ширина расчетная, Wd, mm | 8,5 | 11 | 14 | 19 |
Высота, T, mm | 8 | 10 | 13 | 18 |
Li=Ld-[mm] | 37 | 45 | 60 | 83 |
La=Ld+[mm] | 13 | 18 | 22 | 30 |
Минимальный диаметр шкива, dd, mm | 63 | 90 | 140 | 224 |
Вес, Kg/m | 0,065 | 0,115 | 0,2 | 0,35 |
Мак. количество колебаний в сек., F , Hz | 100 | 100 | 100 | 100 |
Максимальная скорость, V, m/s | 42 | 42 | 42 | 42 |
Эти ремни обладают следующими преимуществами:
- Большая гибкость
- Компактная передача
- Более низкий вес
- Меньшие шкивы
Сечение (ISO 4184, BS 3790, DIN 7753/1, RMA/MPTA IP – 22) | XPZ/3VX | XPA | XPB | XPC |
Ширина (верхняя), W , mm | 09,7 | 12,7 | 16,3 | 22 |
Ширина расчетная, Wd, mm | 8,5 | 11 | 14 | 19 |
Высота, T, mm | 8 | 9 | 13 | 18 |
Li=Ld-[mm] | 37 | 45 | 60 | 69 |
La=Ld+[mm] | 13 | 18 | 22 | 30 |
Минимальный диаметр шкива, dd, mm | 50 | 63 | 100 | 160 |
Вес, Kg/m | 0,065 | 0,105 | 0,19 | 0,325 |
Мак. количество колебаний в сек., F , Hz | 120 | 120 | 120 | 120 |
Максимальная скорость, V, m/s | 50 | 50 | 50 | 50 |
Правильный выбор материалов и технологий производства обеспечивает данным ремням следующие свойства:
- Устойчивость к воздействию масел
- Устойчивость к воздействию высоких температур
- Стабильность длины ремня в течении всего срока работы
Вариаторные ремни ремни производятся следующими сечениями
W*T | ISO |
13*6 | |
13*8 | |
17*6 | W 16 |
17*8 | |
21*6 | W 20 |
22*8 | |
24*8 | |
26*8 | W 25 |
28*8 | |
32*10 | W 31.5 |
37*10 | |
42*12 | W 40 |
47*12 | |
49*14 | |
50*14 | |
52*16 | W 50 |
55*16 | |
58*17 | |
65*20 | W 63 |
70*18 | |
70*20 | |
72*20 | |
83*23 | W 80 |
98*23 |
